聚氯乙烯膠泥耐溫型和低溫型之間的區(qū)別

聚氯乙烯膠泥耐溫型和低溫型之間的區(qū)別

聚氯乙烯膠泥按適溫性可分為耐溫型和低溫型

一.聚氯乙烯膠泥按適溫性可分為耐溫型和低溫型，其中耐溫型膠泥耐高溫可達(dá)85度左右，在通常狀態(tài)下為黑色彈性固體，表面不粘手，用刀切開可見截面非常細(xì)膩，用手按壓彈性較好，可快速回彈。反正在手中揉，可粘于手上，有較好的伸長(zhǎng)率，可應(yīng)用于立面伸縮縫，如管道接口密封，污水處理廠立墻伸縮縫密封防水。低溫型膠泥為低廉型膠泥，耐高溫性較差，夏天溫度高時(shí)變的非常柔軟，沒有支撐力，冬天氣溫變低則變的非常堅(jiān)硬。但粘結(jié)性很好，伸長(zhǎng)率一般，一般應(yīng)用于地平伸縮縫的密封防水，如公路伸縮縫，廠房伸縮縫等。

二.聚氯乙烯膠泥產(chǎn)品特點(diǎn)：是以煤焦油為基料，按一定比例加入聚氯乙烯樹脂、增塑劑、穩(wěn)定劑、防老劑及填料、在130-140℃溫度下塑化而成的熱施工防水接縫材料。聚氯乙烯膠泥具有良好的耐候性，粘結(jié)性，彈塑性，耐酸堿腐蝕性，防水可靠，施工方便。

三.聚氯乙烯膠泥施工方法：

1、聚氯乙烯膠泥對(duì)陣舊水泥混凝土要清除已老化的填縫料及縫內(nèi)雜物，并保持縫內(nèi)干燥，含水量應(yīng)小于6%。

2、新水泥混凝土鋸?fù)昕p后應(yīng)清理。

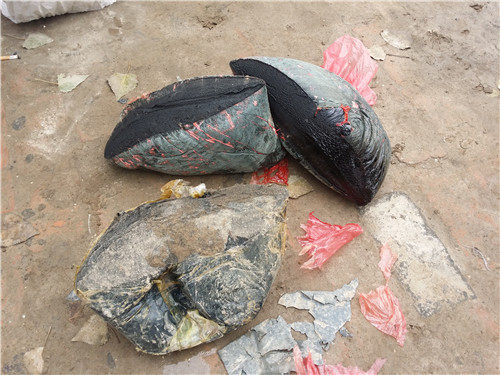

3、將聚氯乙烯膠泥成品切成2kg左右的小塊投入鍋內(nèi)，緩慢升溫，不斷攪拌，熔化時(shí)溫度應(yīng)控制在120℃，高溫度不超過160℃，保持填縫不起泡，不冒黃煙、濃煙。如發(fā)現(xiàn)上述現(xiàn)象，應(yīng)立即退火，加速攪拌，熔好的填縫料可隨時(shí)取用并加補(bǔ)新料，連續(xù)作業(yè)。應(yīng)避免長(zhǎng)時(shí)間的加熱煎熬，以防填縫料性能發(fā)生變化。熔化好的填縫料應(yīng)立即用壺往縫內(nèi)澆注，填縫料與路面齊平，多余的料尖用鏟刀清除，以保持行車舒適。

4、每次停工后，粘結(jié)在鍋上的填縫料應(yīng)清除干凈，以免影響新填縫料的配制質(zhì)量。
