甘肅省武侯區蝶形橡膠止水帶設計施工要點

甘肅省武侯區蝶形橡膠止水帶設計施工要點

    滲漏水引發的各種凍害多年來一直困擾著我國北方地區公路隧道的安全行車與運營管護。由于滲漏水至今仍是隧道與地工程界尚未很好解決的難題，在寒冷地區隧道的滲漏水還會與冰凍相互影響，互為因果，使問題變得更為復雜。

為了防患于未然，在加強施工管理的基礎上，建設單位嘗試采用新型防水材料-蝶形止水帶對混凝工程縫，隧道滲漏水和冰凍進行重點防范。

    蝶形橡膠止水帶是一種隧道與地下工程施工縫、變形縫等工程縫的新型中埋式橡膠止水帶，有利于保證施工質量，可以有效防止施工縫的滲漏水。

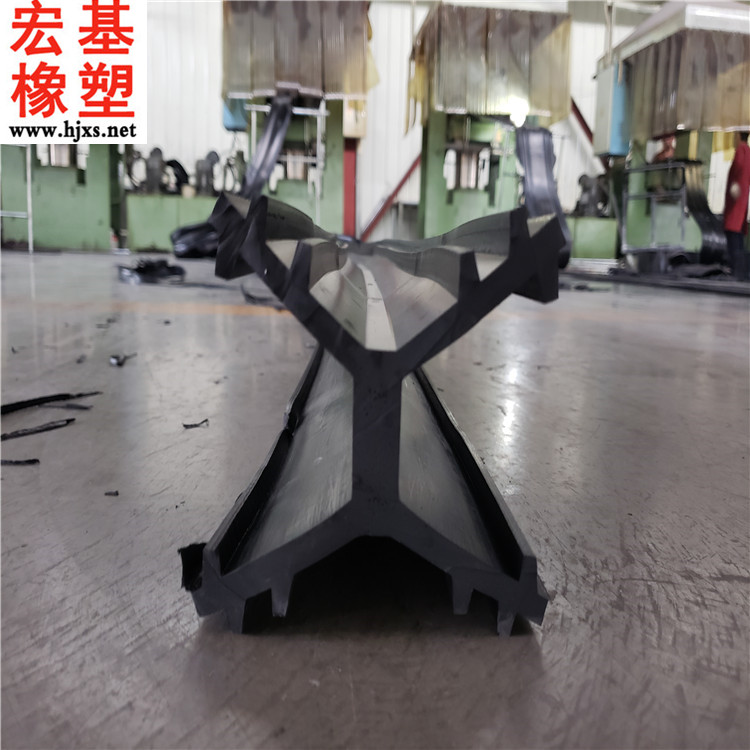

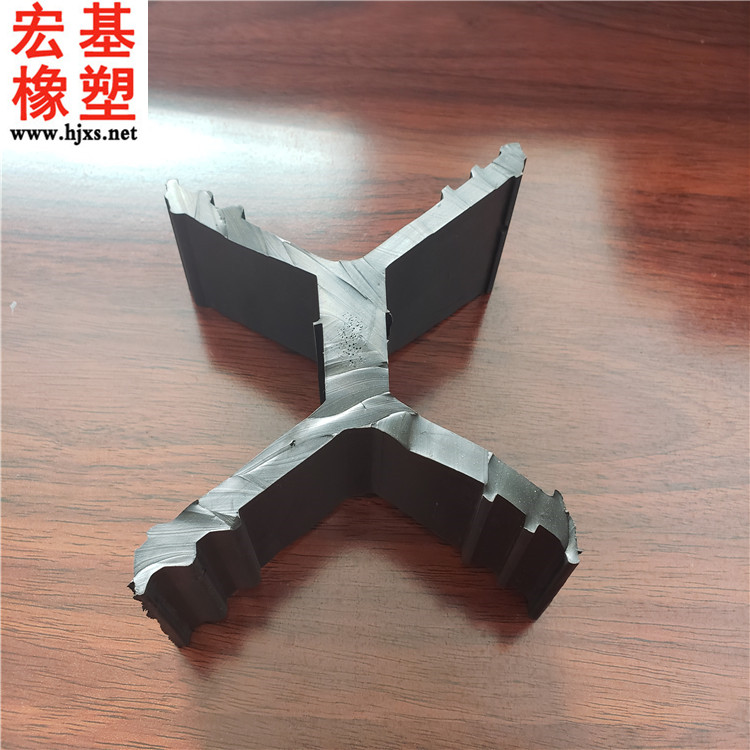

   蝶形橡膠止水帶有四支蝶翼，翼的長短可視需要靈活調整，翼上有若干止水棱條，上、下翼之間為中肋。

蝶形橡膠止水帶安裝設要點：

1、截長定中，對稱架空。截取適當?shù)拈L度，標出蝶形中埋式止水帶的中點；將止水帶架設在模板臺車上，并使止水帶中點與臺車中點重合。

2、生根見底，居中固定。蝶形中埋式止水帶應整條裝設到襯砌基底;并應固定在襯砌厚度的中線上。

3、展翼壓肋，裝模釘釘。將止水帶貼于端頭模板一側的翼緣展平，再按壓蝶形中埋式止水帶的中肋，邊裝端頭模板邊釘鐵釘固定止水帶。

4、先將止水帶的中央一段釘在工具木板上，再將工具木板水平放置；木板的兩端分別釘在已裝好的端頭摸板上，通過工具木板的橋梁作用，解決洞頂止水帶的設置問題。

5、拆模勿忘，展翅整形。襯砌混凝土達到一定的強度后拆模時，一定要注意將沒有自動恢復自然形狀的止水帶段人工為其整形。

接頭留設部位與壓茬力向。由于現場施工條件的限制，一般說來接頭部位的防水能力要較正常部位差些，所以留設止水帶接頭時，應盡量避開排水坡度小與容易形成壁后積水部位，較好留設在起洪線上下。

橡膠止水帶必需采取可靠的固定措施，綁扎鋼筋和支模時。防止在澆注混凝土時發生位移，保證止水帶在混凝土中的正確位置。

只能在止水帶的允許部位上穿孔打洞，對于固定止水帶時。不得損壞止水帶有效防水部位。

常用的固定方法有：利用附加鋼筋固定；專用卡具固定；用鉛絲和模板固定等。不論采用何種固定方法，對于止水帶的固定方法應按設計要求的施工規范進行且必需保證止水帶定位準確，不損壞止水帶有效防水部位，方便混凝土澆搗。
